注漿技術是礦井及各類城市地下工程中防滲、堵漏、加固、糾正建筑物傾斜等的主要手段，但因其屬于隱蔽工程，注漿量、注漿壓力與施工效果之間的關系不能立即直觀的顯現出來，只能借助記錄注漿過程中的數據后期與注漿效果進行比對分析。過去，這些數據的記錄全部由人工完成，數據的準確性及可靠性受人為因素影響很大，不利于施工方、監理方等各個方面進行分析。從2000年開始，國內陸續有注漿記錄儀相繼推出。我公司從事注漿設備的制造及銷售二十余年，近年來，隨著注漿記錄儀的推廣，我司也購買過不同品牌不同型號的各類灌漿記錄儀配套我公司注漿泵實施現場施工。在使用過各類灌漿記錄儀后，我司發現，市面上的灌漿記錄儀所輸出的數據與往復式注漿泵脈沖性流量輸出的實際輸出量誤差甚大，誤差率在20%以上，部分甚至達到50%，嚴重影響注漿質量的分析。

　　本公司技術人員聯合院校老師對注漿泵的原理及灌漿記錄儀的原理進行了深入分析，總結如下：

　?。?）注漿泵為往復泵，其出漿量非恒定，呈現一定的脈沖性，而市面上的灌漿記錄儀的計算過程，采集頻率過低，適用于恒定流量的液體，對于非恒定流量液體，存在一定誤差。

　?。?）注漿泵為往復泵，在活塞（或柱塞）的往復過程中，液體有一定的壓力，壓力也呈脈沖性，而市面注漿記錄儀的計量?jī)x器-電磁流量計，均為普通產品，注漿泵脈沖性的壓力會產生較大震動，而震動會對流量計的測量極點產生沖擊，嚴重影響流量計的精度。

　?。?）注漿泵里的液體為一定粘稠性及腐蝕性的泥漿，易腐蝕磨損普通流量計的測量極點，且泥漿易凝固附著在測量極點上。這些因素都嚴重影響了流量計的精度。

　　另外，經長期使用后發現，市面常規的灌漿記錄儀還存在以下的不完善處：

　?。?）我公司在選購注漿記錄儀的過程中，發現記錄儀的介紹及參數都僅僅針對記錄儀本體而言，如介紹多通道采集，介紹檢測距離，介紹記錄儀界面（觸摸屏）的友好性等等；而對于基礎測量?jī)x器（電磁流量計、壓力傳感器、密度傳感器等）檢測數據的來源是否可靠、準確，只字未提。而記錄儀的原始數據來源依靠的恰恰是這些基礎測量?jī)x器，試問，基礎測量?jī)x器檢測數據如果可靠性不高，那么灌漿記錄儀再怎么進行處理分析都是無用。如何根據泥漿的特性進行專業的配置，有的注漿記錄儀公司都未曾提及。

　?。?）市面普通注漿記錄儀的基礎采集儀器（如電磁流量計、壓力傳感器、密度傳感器等）與記錄儀本體不相連，需專業人士用管道連接（如下圖所示），在環境較為惡劣復雜的注漿現場，這種多接管道的方式，嚴重影響工作效率。露在外的高精度儀器電磁流量計，在惡劣的環境下，其精度也值得懷疑。

　?。?）通訊方面，市面普通注漿記錄儀只提供現場屏幕或打印機顯示原始數據，僅現場人員觀看，不具備網絡傳輸功能，而對于不能時刻待在現場的管理方及監理方，觀看不方便。

　　鑒于上述理念，寶城公司從三年前即開始了試制自己的注漿記錄儀，寶城近年來相繼自主開發了具備自動控制功能的粘土輸送泵及粘土輸送站，在工業控制方面取得了一定的經驗。另外寶城公司也積極與電磁流量計的廠家、院校老師、多年從事工業自動化的專業技術人員接觸，集思廣益之下，終于于今年年初研發出了智能流體監測站（SFMS/BC-1）。

　?。?）原理方面，我公司智能流體監測站根據往復式注漿泵的脈沖性，加大了數據的采集頻率，達到 10ms/次，并運用微積分等原理進行數據的運算處理，得出注漿速度、累積注漿量、注漿壓力等數據。

　　（2）基礎測量?jī)x器方面，我公司在與電磁流量計相關技術人員多次討論切磋后，對電磁流量計的電極及襯里進行了優化選擇，可根據泥漿特性分別配置低腐蝕、強磨損或強腐蝕、低磨損的電極及襯里。另外，我們對流量計的接法及相關管路也進行了優化設計，有了原始數據采集的準確性及可靠性。

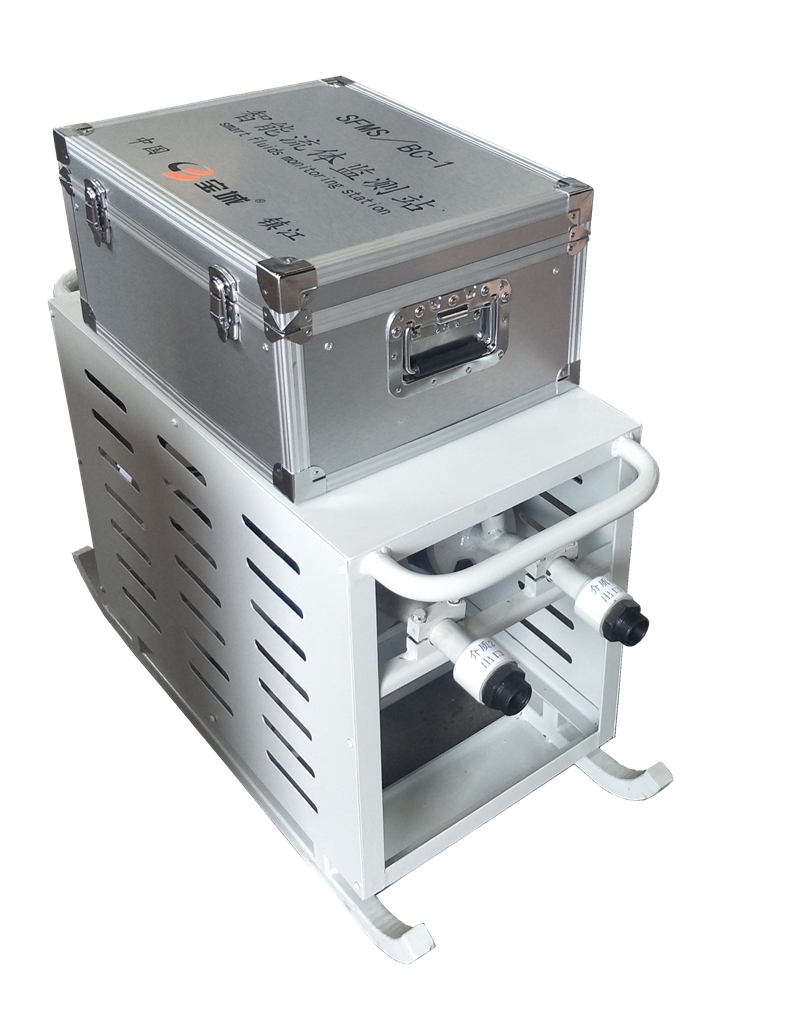

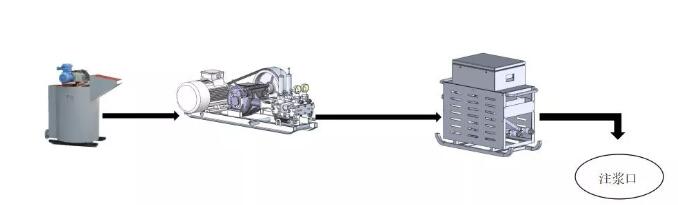

　?。?）結構方面，本公司所研發的智能流體監測站將電磁流量計、注漿記錄儀、壓力傳感器結合為一體，可整體移動（如下圖所示），保護了電磁流量計等精密儀器，并避免了現場拖管道的繁瑣性。

　　（4）通訊方面，我公司創造性的在流體監測站上運用了遠程通訊設備，可將瞬時流量，累積注漿量等原始數據發送至網絡平臺，并可通過電腦上網或手機APP方式進行數據監控檢查。即人不在施工現場，也可實時掌握現場注漿施工狀況。另外，遠程通訊設備的配備，我公司技術人員可遠程對程序進行優化、設置，完善售后服務。

　?。?）安全方面，我公司監測站設置了多重報警，當注漿參數發生異常時，施工現場通過觸摸屏發出警報，并能遠程通過手機信息及電話發出報警，通知到每一位相關工程人員。

　　產品主要技術參數如下：

　?。?）記錄頻率：10ms/次

　　（2）單通道速度范圍：8-200L/min

　?。?）額定壓力范圍：0-10MPa

　?。?）頻率：50Hz

　　（5）額定電壓：220V

　?。?）存儲容量：4G

　?。?）液晶觸摸屏尺寸：7寸

　?。?）適應溫度：零下40℃~零上60℃

　　產品主要特點：

　?。?）綜合數據采集儀器及分析記錄儀于一體，優選標準數據采集儀器，數據的可靠、真實及精度。一體化設計使得檢測站移動方便，接口簡單，易操作。

　?。?）配置互聯網遠程通訊設備，可將瞬時及累計注漿量、壓力值等參數發送至網絡平臺，通過電腦上網及手機APP方式進行數據監控檢查。

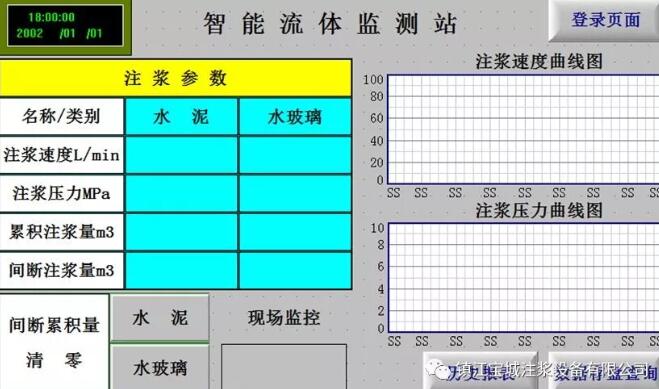

　?。?）可根據客戶要求，同時對單孔、兩孔進行全參數采集，同屏顯示通道孔號、流量、壓力及累計注漿量，瞬時注漿量等信息，方便查看，具有完善的數據監控功能。

　?。?）適用WSS工法注漿、帷幕灌漿、公路維護注漿等系列注漿工藝。
